Механическая сборка

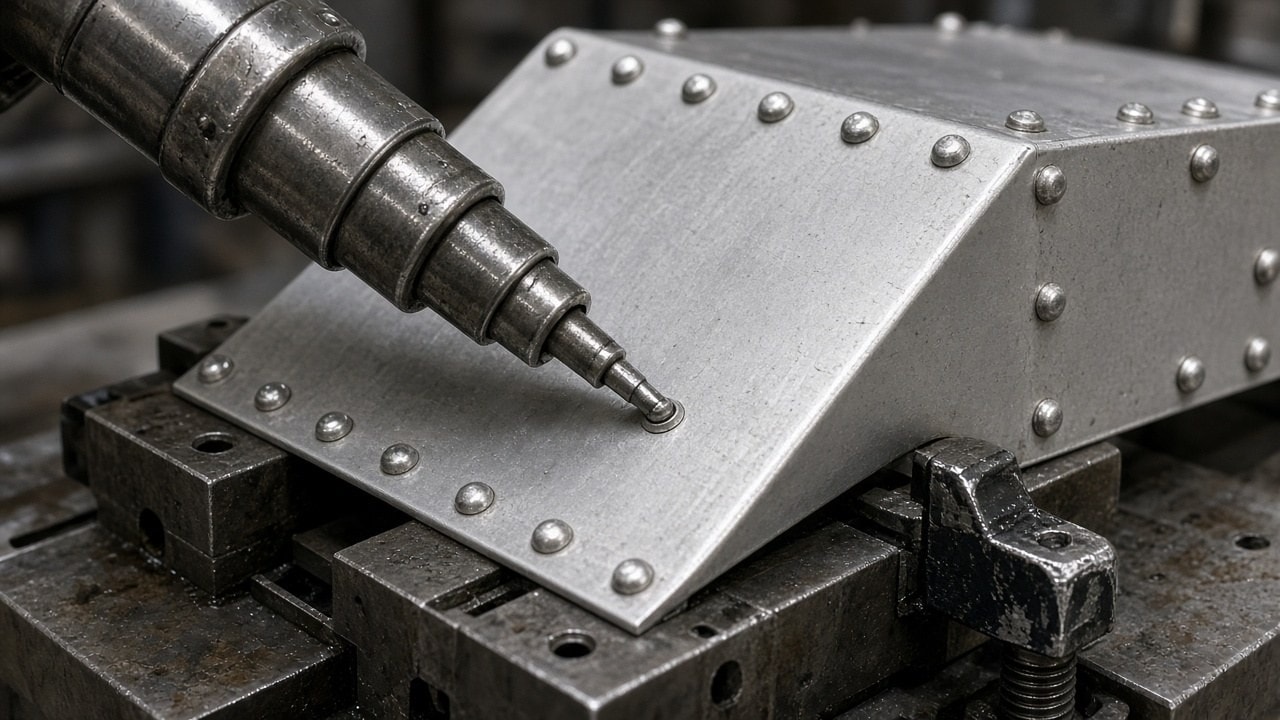

Клёпка металла для корпусов, кожухов и листовых узлов
Мы прорабатываем клёпку металла как часть механической сборки — с учётом материалов, толщины пакета, доступа к соединению и требований к внешней поверхности. Такой способ подходит для постоянных и условно постоянных соединений, когда разбирать узел без повреждения крепежа не требуется.
Помогаем определить конструкцию соединения по чертежу или исходным требованиям: подобрать подходящий тип заклёпки для оценки, проверить отверстия и последовательность монтажа, учесть защитное покрытие. Итоговое решение зависит от геометрии детали и условий эксплуатации; его можно согласовать до оформления заказа.
Соединение без сварки там, где важны тонкий лист и покрытие
Клёпка востребована при сборке корпусов, шкафов, кожухов, панелей и других тонколистовых компонентов. Она позволяет соединять детали без локального нагрева, который может повлиять на покрытие, геометрию или соседние элементы.
Разные материалы
Заклёпочное соединение рассматривают для деталей из разных материалов. Учитываем не только прочность, но и совместимость материалов, возможную коррозию в месте контакта, толщину каждой детали и воздействие среды.
Зоны, где сварка нежелательна
Клёпка особенно важна там, где сварка затруднена или недопустима по требованиям к покрытию, геометрии и соседним элементам.
Постоянное соединение
Клёпка обычно рассчитана на постоянное соединение: для разборки крепёж, как правило, приходится удалять. Если узлу потребуется регулярное обслуживание, в конструкции можно предусмотреть резьбовые точки или комбинировать разные способы крепления.
Что учитываем при подготовке соединения
Чтобы соединение собиралось предсказуемо и соответствовало задаче, мы рассматриваем весь узел, а не только тип крепежа.
Материалы деталей
Учитываем сочетание металлов, покрытия и условия эксплуатации. Для разнородных материалов важно оценить совместимость заклёпки и риск коррозии.
Толщина пакета
Суммарная толщина соединяемых слоёв должна соответствовать рабочему диапазону выбранной заклёпки. В расчёте учитываем все детали и промежуточные слои.
Тип заклёпки и доступ
Рассматриваем вытяжные, сплошные или другие подходящие варианты. Для одностороннего доступа может подойти вытяжное решение; сплошные заклёпки обычно требуют доступа к обеим сторонам.
Отверстия и расположение крепежа
Проверяем диаметр и расположение отверстий, расстояния до кромок, шаг между точками и доступ инструмента. Неточность отверстий или недостаточная опора могут повлиять на прилегание и качество соединения.
Порядок сборки
Учитываем, как деталь позиционируется, фиксируется и получает доступ к каждой точке клёпки. Последовательность особенно важна для корпусов и кожухов, где закрытие одной панели может ограничить доступ к крепежу.
Состояние поверхности
Уточняем требования к лицевой стороне, окраске, оцинковке и другим покрытиям. При необходимости согласуем этап нанесения покрытия и защиту поверхности от царапин и следов инструмента.
Подбор крепежа — часть общей конструкции
Тип заклёпки нельзя выбирать отдельно от геометрии узла. Для тонкого листа важны корректный рабочий диапазон крепежа, подходящий диаметр отверстия и достаточная опора вокруг точки соединения. Для многослойного пакета нужно проверить, охватывает ли крепёж все слои с учётом их толщины.
На этапе согласования мы можем сравнить варианты по доступу, материалам и требованиям проекта. Это варианты для технической оценки, а не универсальный перечень для любого узла.
Рассматриваемые варианты
- Вытяжные заклёпки — если монтаж выполняется с одной стороны.
- Сплошные или полутрубчатые варианты — если это допускают конструкция и доступ.
- Широкая головка или опорная шайба — если важно распределить нагрузку по тонкому листу.
- Материалы заклёпки, совместимые с соединяемыми деталями и условиями эксплуатации.
Наличие конкретного исполнения и его применимость следует подтвердить при рассмотрении запроса.
Клёпка, пресс-крепёж и резьбовые соединения в одном узле
В одной конструкции могут сочетаться несколько способов соединения. Такой подход помогает учитывать не только прочность, но и порядок сборки, ремонтопригодность и доступ к компонентам.
Постоянные панели
Клёпка фиксирует панели, которые не требуют разборки в процессе эксплуатации.
Точки сборки
Пресс-крепёж формирует точки для последующей сборки узла.
Съёмные элементы
Резьбовые элементы позволяют снимать крышку или обслуживать внутренние компоненты.
Отдельные зоны
Сварка может применяться там, где она подходит по материалу, доступу и требованиям к поверхности.
При рассмотрении проекта мы можем выделить зоны, где соединение должно быть постоянным, а где нужны съёмные элементы. Если чертёж уже задаёт конкретный способ крепления, приложите его к запросу — это упростит проверку.
Когда клёпка может не подойти
Клёпка не всегда оптимальна. Альтернативу стоит оценить в следующих случаях:
- — соединение необходимо часто разбирать;
- — доступ к монтажу ограничен;
- — детали испытывают значительные динамические нагрузки;
- — требования к герметичности не могут быть обеспечены выбранной конструкцией.
Что проверить заранее
Важно заранее проверить, не деформируется ли тонкий лист при установке крепежа и можно ли выдержать заданные расстояния между отверстиями и от них до кромок.
Если эти параметры не определены, приложите имеющийся эскиз или укажите требования — решение можно согласовать до начала работ.
Что приложить к запросу на расчёт
Для предварительной оценки проекта отправьте на :
Чертёж, 3D-модель или эскиз с размерами.
Марки и толщины соединяемых материалов.
Информация о покрытиях и требованиях к внешней поверхности.
Суммарная толщина пакета в точках крепления.
Предполагаемый доступ к одной или обеим сторонам узла.
Требования к разборке, нагрузкам, герметичности и условиям эксплуатации.
Планируемое количество изделий и сроки, если они уже определены.
Если часть данных пока неизвестна, укажите это в запросе. Мы сможем обозначить, какие параметры нужно уточнить для выбора соединения и подготовки предложения. Контактная информация: , адрес: .
