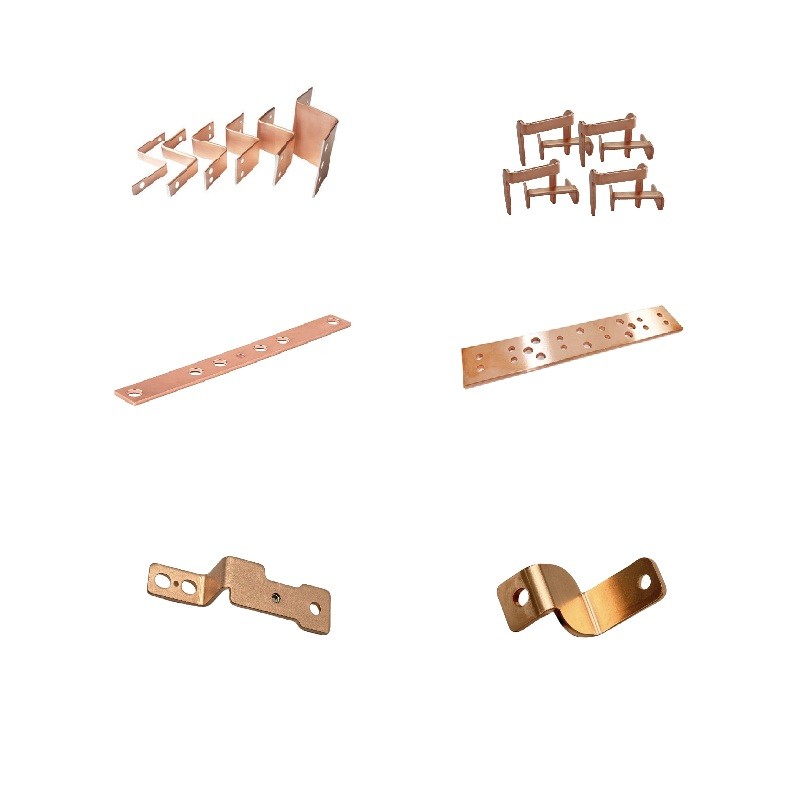

Медные шины и токоведущие детали по чертежам
Изготовление медных шин и токоведущих деталей
В Hengtai Leading Technology рассматриваем RFQ для распределительных шкафов, систем накопления энергии, UPS, преобразователей частоты и другого оборудования с высокими токами. Оцениваем геометрию, маршрут обработки и возможность серийного изготовления по документации.
Резка, сверление и гибка требуют точной увязки с чертежом: ошибка в раскрое или координатах отверстий может привести к переделке и дополнительному расходу меди.
Для предметной оценки подготовьте чертежи, спецификацию материала, количество и требования к контролю.
Геометрия
Размеры, отверстия и углы гибки по документации.
Материал
Проверка марки, толщины и исходного формата.
Повторяемость
Работа с согласованной ревизией чертежа.
Инженерная проверка
Сопоставляем чертежи, требования к материалу и предполагаемый маршрут обработки.
Контроль критичных размеров
Уточняем базы, положение отверстий, межосевые расстояния и требования к гибке.
Согласование партии
Проверяем объём, версию документации и условия повторного заказа.
Техническая оценка
Медная деталь начинается с точной геометрии
Для шин и соединителей важны не только марка меди, но и размер заготовки, положение отверстий, шаг между ними и углы гибки. Несовпадение может усложнить монтаж, потребовать подгонки или привести к браку партии.
Если документации не хватает сведений, уточняем их до согласования производства. Возможность конкретных операций подтверждается после проверки габаритов, толщины, марки материала и допусков.
Резка меди
Резка медных полос и листового материала в размеры, указанные в документации.
Сверление отверстий
Выполнение отверстий с заданными диаметрами и расположением по чертежу.
Гибка шин и соединителей
Формирование детали по указанным углам и размерам с учётом требований к ориентации после гибки.
Изготовление партии
Обработка нескольких элементов по согласованным требованиям к геометрии и утверждённой документации.
Точность монтажа
Контроль отверстий и межосевых расстояний
Отверстия должны совпадать с ответными элементами. Ошибка в шаге или координатах затрудняет сборку, а иногда делает деталь непригодной для установки.
На чертеже укажите базы и размеры, от которых отсчитываются отверстия. Критические межосевые расстояния, допуски и ориентацию детали после гибки отметьте отдельно — это помогает заранее согласовать приоритеты контроля.
Что важно обозначить на чертеже
- —Базы и точки отсчёта для координат отверстий.
- —Диаметры отверстий и критичные межосевые расстояния.
- —Допуски и углы гибки, если они заданы проектом.
- —Требования к ориентации детали после обработки.
Раскрой и расход материала
Учитываем стоимость меди и риск переделки
Схема раскроя влияет на расход материала и стоимость заказа. Неудачное размещение деталей на листе или полосе может увеличить остаток, а ошибка в геометрии — добавить затраты на повторную обработку или новую заготовку.
Фактическую схему и возможную экономию подтверждаем только после проверки исходных данных и согласования требований.
Что передать для оценки раскроя
Приложите полный перечень деталей, толщины, размеры и предполагаемый объём. Если допустимы альтернативные размеры исходной заготовки или варианты ориентации деталей, укажите это в запросе — ограничения могут повлиять на компоновку и расчёт расхода.
До производства
Сверить перечень деталей, исходный формат и требования к раскрою.
Для повторного заказа
Зафиксировать ревизию чертежа и согласованный маршрут обработки.
Серийные и повторные партии
Стабильность начинается с одной версии документации
Изменения координат отверстий, размеров или углов гибки важно зафиксировать до запуска следующего заказа. Если детали входят в сборку, приложите сборочный чертёж или укажите сопрягаемые элементы — так можно оценить требования не только к отдельной шине, но и к её установке.
Ревизия
Актуальная версия чертежа.
Размеры
Перечень критичных параметров.
Партия
Количество деталей и структура заказа.
Маркировка
Требования к маркировке и упаковке, если они есть.
Изменения
Порядок согласования обновлений.
Материал и требования к готовой детали
В RFQ укажите марку меди и состояние материала, если они определены проектом. Также сообщите толщину, размеры заготовки и требования к поверхности или покрытию, если они применяются.
Если марка ещё не выбрана, укажите условия эксплуатации и требования конструкторской документации. Конкретный вариант необходимо согласовать до расчёта и запуска. Не заменяйте заданные проектом свойства и нормативы общим обозначением «медь».
Подходит для проектов с высокотоковыми соединениями
Рассматриваем запросы на медные шины и токоведущие соединительные элементы для:
- Распределительных и электротехнических шкафов
- Систем накопления энергии
- Источников бесперебойного питания (UPS)
- Преобразователей частоты и приводного оборудования
- Других узлов, где применяются высокотоковые соединения
При оценке учитываем количество деталей, геометрию, последовательность операций, допуски и потребность в повторных партиях. Возможность изготовления подтверждается после изучения документации.
Подготовка запроса
Как подготовить RFQ
Полные исходные данные помогают оценить стоимость и производственный маршрут. Если часть информации пока не готова, отправьте доступные документы и перечислите открытые вопросы.
Передать документы на оценку- 01Чертёж в PDF и, по возможности, файл CAD.
- 02Спецификация меди, толщина и размеры исходного материала.
- 03Количество по каждой позиции и планируемая периодичность заказов.
- 04Допуски, особенно для отверстий, межосевых расстояний и гибов.
- 05Требования к покрытию, поверхности, маркировке и упаковке, если применимо.
- 06Адрес поставки и желаемый срок получения предложения.
Перед расчётом
Частые вопросы по запросу на медные детали
Можно ли отправить запрос, если документация ещё не полная?
Да. Передайте доступные документы и перечислите открытые вопросы. После рассмотрения можно определить, каких сведений не хватает для оценки стоимости и производственного маршрута.
Что указать, если марка меди пока не выбрана?
Опишите условия эксплуатации и требования конструкторской документации. Конкретный материал требуется согласовать до расчёта и запуска.
Какие параметры особенно важны для монтажа?
Обозначьте базы для координат отверстий, межосевые расстояния, допуски и ориентацию детали после гибки. Если есть сборочный чертёж или сопрягаемые элементы, приложите их к запросу.
Запросить оценку проекта
Отправьте чертежи и параметры партии
Направьте RFQ с темой письма «Медные шины / RFQ». Укажите объём партии и срок, к которому требуется предложение. После получения документации проверим исходные данные и сообщим, какие параметры нужно уточнить для расчёта.
